Page Layout ⇒ Image vs header arrangement

[episanty]

Hi everyone,

I'm having a bit of trouble with an image: it is quite large and blocks my header. The image is rather large so I'm displaying it rotated, but it is actually so large because it has a large margin, so the included graphic is actually larger than the declared box. This is not a problem with the caption, which is typeset above the image, but it does steamroll my page header.

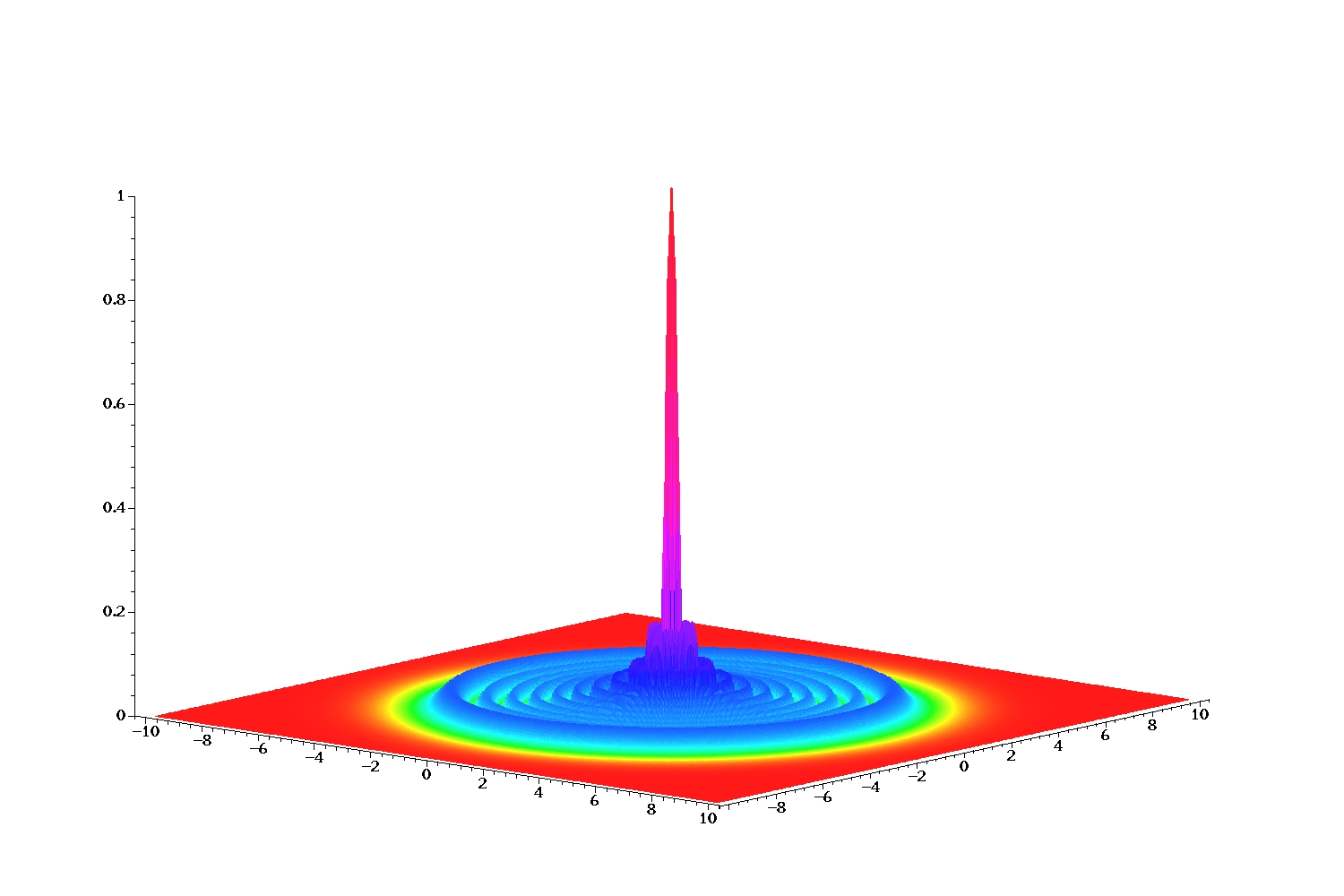

I know the easiest way would be to crop the image into a size that will fit under the header, but I went through a lot of pains to graph it in Maple and I would like to make changes to it in a consistent way (i.e. if I want to change it, just remake the graph in Maple without the need to recrop it).

Is there a way to force TeX into typesetting the headers ON TOP of everything else that might go there?

Here is a MWE:

Code: Select all

\documentclass[11pt,notitlepage]{book}

\usepackage{graphicx}
\usepackage{amsmath}
\usepackage{amsfonts}
\usepackage{amssymb}
\usepackage{amsthm}
\usepackage{float}
\usepackage[small,bf,justification=justified]{caption}
\usepackage{rotating}
\usepackage{lipsum}

\usepackage{fancyhdr}
\pagestyle{fancy}
\renewcommand{\headrulewidth}{0.3pt}
\renewcommand{\footrulewidth}{0.0pt}
\renewcommand{\headheight}{16.0pt}
\fancyhf{}
\fancyhead[RO]{\large \nouppercase \leftmark} % \leftmark prints the current chapter
\fancyhead[LEH]{\large \nouppercase \rightmark} % \rightmark prints the current section
\fancyhead[REH]{\thepage}
\fancyhead[LOH]{\thepage}
\voffset =0pt
\hoffset =0pt
\topmargin =0pt
\textwidth =410pt
\textheight =585pt
\evensidemargin =20pt
\oddsidemargin =20pt
\marginparwidth =50pt
\headsep =15pt

\begin{document}
\mainmatter
\chapter{chapter}
\section{section}

Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.

Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.

Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.

Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.

Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.

Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.

Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.

Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.

Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.

\begin{sidewaysfigure}[p]
	\centering
	  \setlength{\unitlength}{0.666\textwidth}
	  \begin{picture}(1.5,1)
	     \put(-0.13,-0.1){\includegraphics[width=1.776\unitlength]{graflag1.jpg}}
	     \put(0.35,0.013){$\Re(\beta-\alpha)$}
	     \put(1.17,0.04){$\Im(\beta-\alpha)$}
	  \end{picture}
	  %
	\caption{Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.}
	\label{graflaguerre1}
\end{sidewaysfigure}

Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.

Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.

Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.

Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.

Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.

Texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto texto.
\end{document}

Thanks!

[episanty]

I just found a way to do this, but I don't like it much: changing the includegraphics to

Code: Select all

 \put(0,0){\includegraphics[width=1.5\unitlength,clip=true,trim=4.0cm 2.6cm 5.3cm 7.5cm]

I have tried to specify the trim lengths in terms of \unitlength and \textwidth but TeX complains a lot and gives out nothing.

Is there a way to do this?

[localghost]

Is there something against cutting the image to size? Would be no big deal with an image manipulation software like GIMP.


Thorsten

[episanty]

I know it's probably the easiest way out, but I would really like to avoid going through the cropping process in external software which would need manual intervention. I have several images which have similar contents and I would like them to be displayed with formats as similar as possible, and the manual cropping would make the format inconsistent.

That's why I like the graphicx trimming solution, since it does the trimming in a consistent way, but for the life of me I can't understand why it will take lengths with units but not predefined lengths, or how to fix that.

What I think would be ideal, since it needs the least fiddling by hand, is some way to have TeX typeset the headers last, on top of the image, but I can't figure out any way to do that.

Any thoughts?
